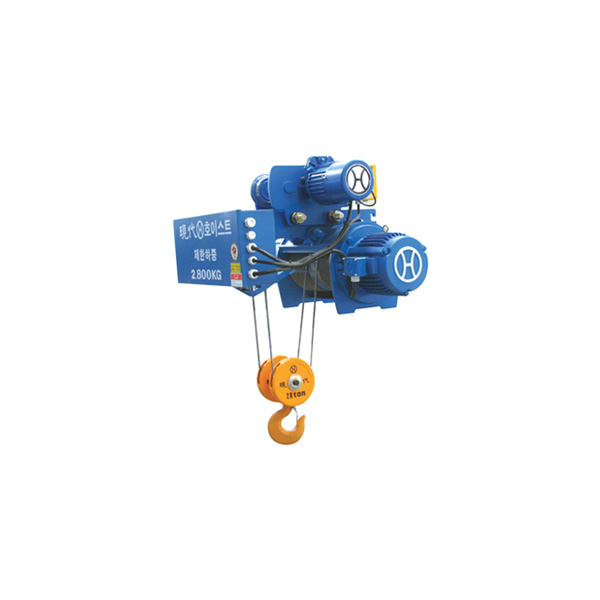

Low-Head Type Hoist With Motor-Driven Trolley(HL)
특징
- 건축물의 천정 공간이 협소하여 GIRDER BOX 상단부 또는 주행빔에서 HOIST HOOK의 최상위 공간까지 화물을 하역할 수 있는 구조에 적합하게 사용되는 HOIST
- MONO RAIL TYPE에 비해 200～500㎜ 더 높게 들어올릴 수 있음
사양
| Capacity (ton) | 1 | 2 | 2.8, 3 | 5 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hoist | Lift height (m) | 6 | 6 | 6 | 6 | ||||||||||
| Hoisting speed (m/min) | High speed |
50Hz | 10 | 8.3 | 7.5 | 4.7 | |||||||||
| 60Hz | 12 | 10 | 9 | 5.6 | |||||||||||
| Low speed |
50Hz | 6.7 | 5 | 3.8 | 3.5 | ||||||||||
| 60Hz | 8 | 6 | 4.5 | 4.2 | |||||||||||
| Hoisting motor (kw×P) | High speed | 2.2×4 | 3.7×4 | 5.5×4 | 5.5×6 | ||||||||||
| Low speed | 1.5×6 | 2.5×6 | 2.8×8 | 4.2×8 | |||||||||||
| Wire rope | Construction | 6×19 | 6×24 | 6×37 | 6×37 | ||||||||||
| Dia.(mm)×No. of ropes | 6×4 | 8×4 | 9×4 | 12.5×4 | |||||||||||
| Brake | DC magnet disc | ||||||||||||||
| Traversing | Traversing speed (m/min) |
High speed |
50Hz | 20 | 20 | 20 | 20 | ||||||||
| 60Hz | 24 | 24 | 24 | 24 | |||||||||||
| Low speed |
50Hz | 13.3 | 13.3 | 13.3 | 13.3 | ||||||||||
| 60Hz | 16 | 16 | 16 | 16 | |||||||||||
| Traversing motor (kw×P) |
High speed | 0.75×4 | 0.75×4 | 0.75×4 | 0.75×4 | ||||||||||
| Low speed | 0.5×6 | 0.5×6 | 0.5×6 | 0.5×6 | |||||||||||
| Brake | DC magnet disc | ||||||||||||||

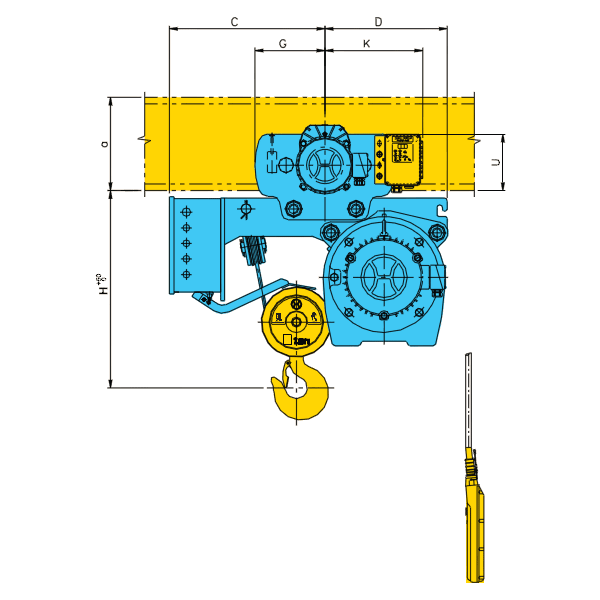

| Dimension (approx.)(mm) |
H | 550 | 570 | 585 | 760 | ||||||||||
| A | 564 | 624 | 647 | 732 | |||||||||||
| B | 479 | 552.5 | 548 | 623 | |||||||||||
| C | 423 | 440 | 499 | 582 | |||||||||||
| D | 320 | 375 | 393 | 465 | |||||||||||
| G | 212 | 225 | 225 | 275 | |||||||||||
| K | 304 | 314 | 314 | 349 | |||||||||||

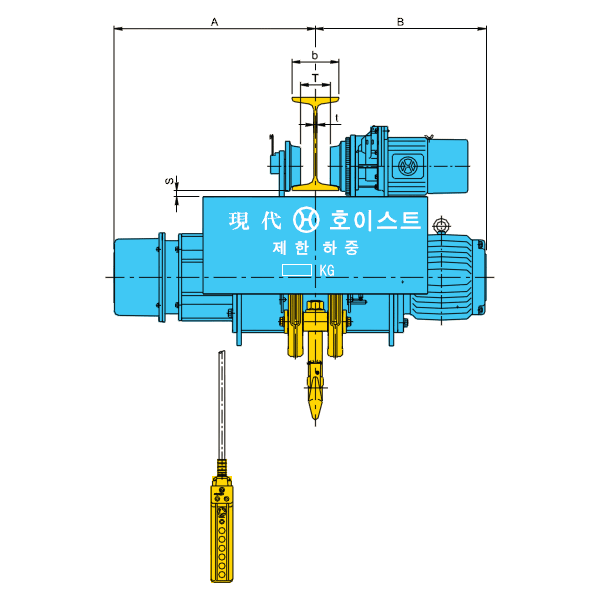

| I-beam and spacing (mm) | a×b×t | S | T | U | S | T | U | S | T | U | S | T | U | ||
| 200×100×7 | 35 | 48 | 144 | 35 | 46 | 170 | 35 | 46 | 170 | - | - | - | |||
| 250×125×7.5 | 33 | 73 | 146 | 33 | 71 | 172 | 33 | 71 | 172 | 40 | 60 | 216 | |||
| 300×150×10 | 27 | 98 | 152 | 27 | 96 | 178 | 27 | 96 | 178 | 34 | 85 | 222 | |||
| 450×175×13 | - | - | - | - | - | - | - | - | - | 26 | 110 | 230 | |||
| min. radius of curvature (m) | 1.5 | 1.8 | 1.8 | 2.3 | |||||||||||
| Weight (approx.)(kg) | 210 | 338 | 424 | 662 | |||||||||||
